英施丹電器集團專業解決隧道遠距離施工電壓難題！

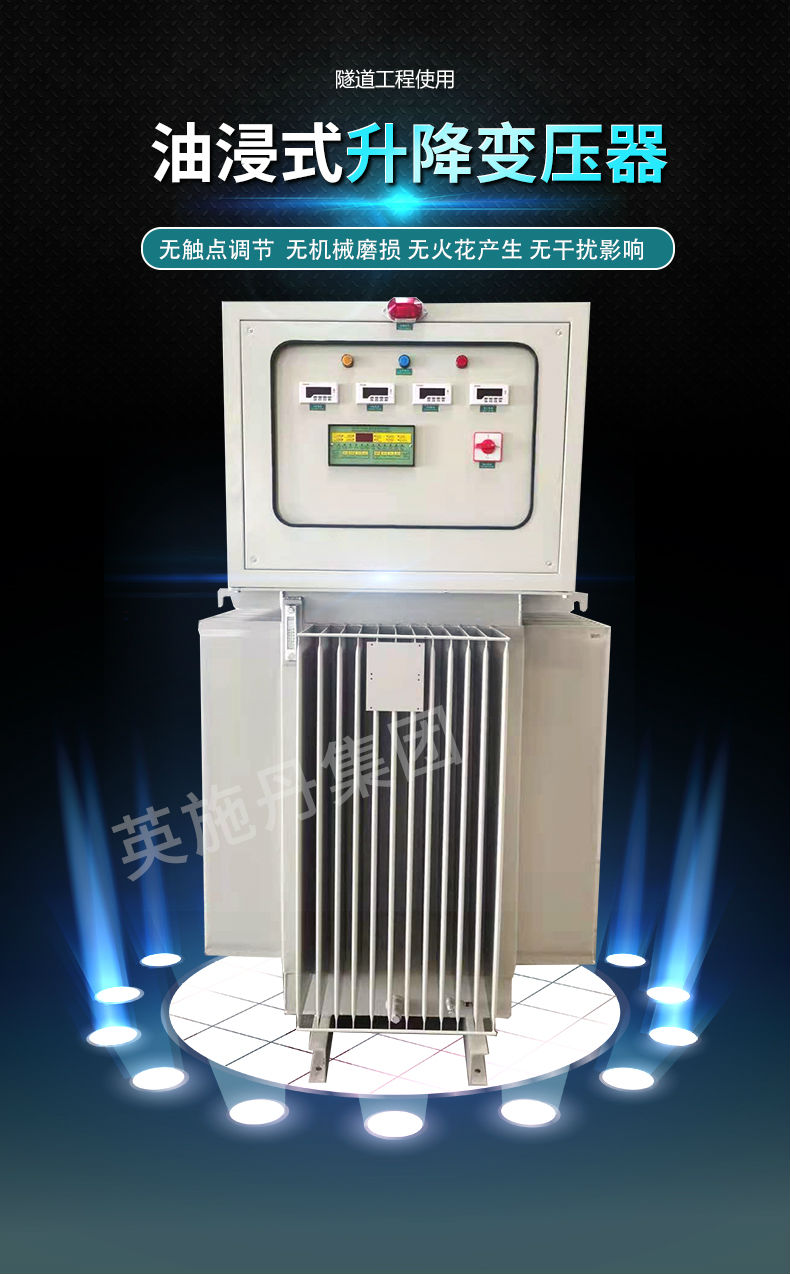

隧道專用升壓器 詳情說明 產品概述
隧道專用升壓器快速解決隧道洞內施工電壓偏低問題。 隧道施工專用升壓器是由調壓變壓器TS(包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構)等組成。通過電傳電動機或手輪機構及齒輪偶合來實現轉動調壓，轉動范圍在180°內，并在油箱上端設有電器限位和機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管撒熱。
產品特點
英施丹隧道專用升壓器主要適用于交流50-60Hz，是解決因供電電網線里距離遠、末端電壓過低且電壓波動范圍大，造成用電設備無法起動和正常運行的一種極為理想的電力供電設備。產品采用主體與控制系統相輔相成，具有全自動調壓補嘗，無觸點調節，無瞬間失壓，調壓速度快，調壓范圍廣（三相輸入220V-450V），過載能力強，免維護等特點。使用方便、安全可靠；大大提高了電力穩壓的持續穩定性，可廣泛用于邊遠山區的礦山企業和隧道施工單位的（輸送泵.噴漿機.空壓機.鼓風機.球磨機.破碎機.卷揚機.水泵）等大電流起動的機電點擊文檔鏈接，自推向市場以來，深受礦山企業和隧道施工單位等用戶的一致好評。 技術參數 | 型號SG | 200 | 250 | 250 | 400 | 500 | 600 | 800 | 1000 | 1250 | 1500 | 1800 | 2000 | 2500 | | 容量KVA | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 | 1500 | 1800 | 2000 | 2500 | | 電壓 | X2：3Φ3W220V380V(輸入與輸出電壓相同）
X3: 3Φ3W380V400V(輸入與輸出電壓相同）
E：代表特殊規格 | | 頻率 | 50或60Hz | | 輸入范圍 | ±15%（可特殊訂制） | | 輸出范圍 | ±1～10% | | 穩壓精度 | ±1% | | 效率 | ≥98%以上 | | 波形 | 波形無失真（與輸入波形相同） | | 異常警告 | 當電壓過高、過低、欠相、逆相、溫度過高、馬達跳脫時會自動警報 | | 面板儀表 | LED型數字輸入電壓表，輸出電壓表，輸出電流表，異常指示燈，電源指示燈，輸出電壓微調裝置 | | 冷卻方式 | 油浸自冷 | | 環境 | 溫度：0℃～40℃,濕度：20%～90%(未凝結） |
功率范圍：6KVA-3000KVA
額定電壓：380V
頻率：50~60HZ
冷卻形式：自然風冷
防潮方式：開放式
鐵心形狀：階梯型
繞組形式：層式繞組
加工方式：按需定制
產品概述
自耦升壓變壓器的耦是電磁耦合的意思，普通的升壓變壓器是通過原副邊線圈電磁耦合來傳遞能量，原副邊沒有直接電的聯系，自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分。自耦變壓器是指它的繞組是初級和次級在同一條繞組上的變壓器。根據結構還可細分為可調壓式和固定式。
產品特點
(1)由于自耦升壓變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料（硅鋼片和導線）和結構材料（鋼材）都相應減少，從而降低了成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。
⑵由于自耦升壓變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。
⑶由于自耦升壓變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器。
⑷在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓問題。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。
產品優點
1、消耗材料少，成本低。因為變壓器所用硅鋼片和銅線的量是和繞組的額定感應電勢和額定電流有關，也即和繞組的容量有關，自耦變壓器繞組容量降低，所耗材料也減少，成本也低。
2、損耗少效益高。由于銅線和硅鋼片用量減少，在同樣的電流密度及磁通密度時，自耦變壓器的銅損和鐵損都比雙繞組變壓器減少，因此效益較高。
3、便于運輸和安裝。因為它比同容量的雙繞組變壓器重量輕，尺寸小，占地面積小。
4、提高了變壓器的極限制造容量。變壓器的極限制造容量一般受運輸條件的限制，在相同的運輸條件的限制，在相同的運輸條件下，自耦變壓器容量可比雙繞組變壓器制造大一些。
|
