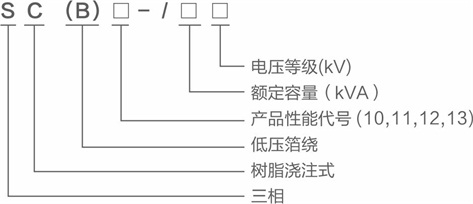

型號說明

產品特點

干式變壓器250KVA315KVA400KVA500KVA630KVA800KVA1000KVA1250KVA1600KVA2000KVA2500KVA

安全：難燃防火，無污染，耐腐蝕性好，可直接安裝在負荷中心。
防潮：可在 濕度下正常運行。
免維護：安裝簡便，綜合運行成本低。
優良性能：損耗低，局部放電量低，噪聲小，機械強度高，抗短路能力強，散熱能力強，強迫風冷條件下可以130%額定負載運行。
溫控保障：配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。據對已經投入運行的產品的運行報告，產品的可靠性指標已經達到國際先進水平。

使用條件

• 海拔≤1000m，-25℃≤環境溫度≤40℃，戶內式。對空氣自冷與強迫風冷的變壓器，均需保證變壓器具有良好的通風能力。當變壓器安裝在地下室或其他通風能力較差的環境，須增設散熱通風裝置。保護等級有IP00、IP20、IP23等型式。
• 當海拔>1000米時或是環境溫度大于40℃或者小于-25℃時，產品須按照GB1094.11《電力變壓器第11部分：干式變壓器》的要求對有關額定值作相應調整。

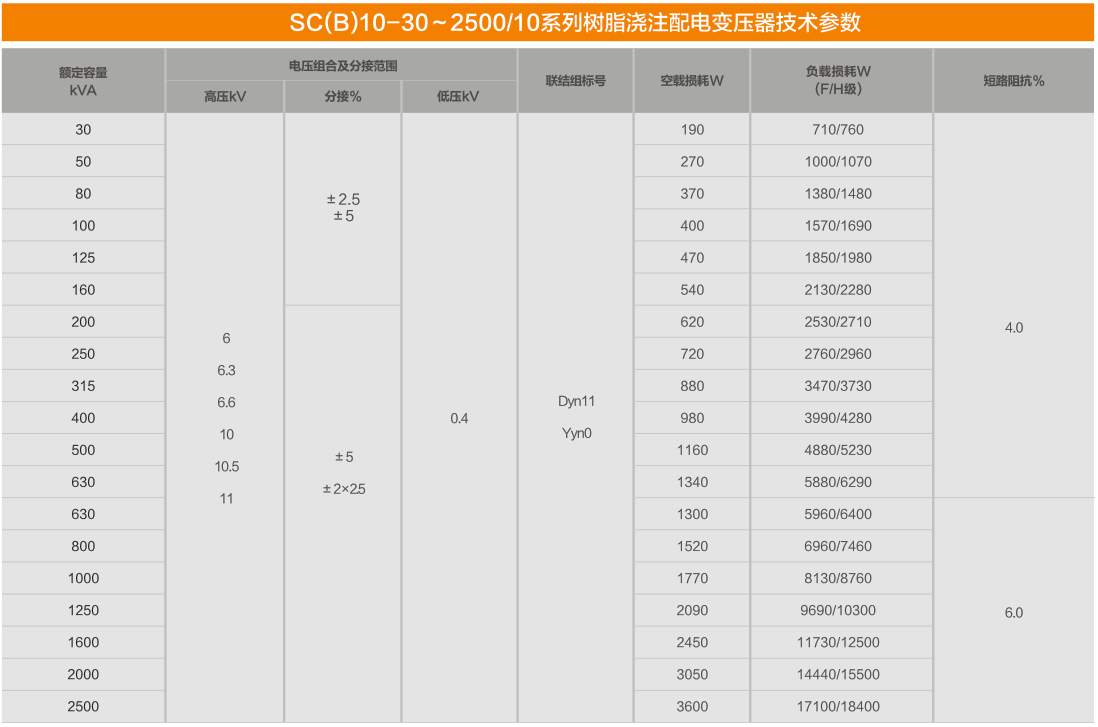

技術參數

注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值！

注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值！

注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值！

注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值！

干式變壓器

干式變壓器外殼防護等級分類說明代碼說明

ip20 可防止直徑大于12.5mm的球形異物進入，為帶電部分提供安全屏障;

ip21 具備ip20性能，同時可防止垂直水滴進入;

ip23 具備ip20性能，同時可防止與垂直線成60°角范圍內的淋水進入;

ip30 可防止直徑大于2.5mm的球形異物進入;

ip31 具備ip30性能，同時可防止垂直水滴進入;

ip33 具備ip30性能，同時可防止與垂直線成60°角范圍內的淋水進入;

ip40 可防止直徑大于1mm的線狀物體進入，具有防塵效果 。
