【BAB BBK KSG變壓器-產品概述】英施丹電器 |
KSG系列礦用隔爆型干式變壓器（以下簡單稱變壓器）適用于煤礦井下有沼氣煤塵的爆炸危險場所。在交流50Hz/電壓至660V的供電線 路中為煤電鉆、照明、信號等設備提供1140V、660V、380V、220V、127V、36V等電源。KSG變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》 GB3836.2-83《爆炸性環境防爆電氣設備隔爆型電氣設備“d”》等有關標準設計。制造與檢驗。英施丹礦用變壓器廣泛用于中國煤炭行業、銅礦、鐵礦、鋁礦、金礦、鈾礦、磷礦、隧道施工、冶金、中石油、中石化、加油站、電力、醫藥制造業、鐵路、船舶、場館、部隊、建筑、航空航天、公安消防及大型工礦等企業。
【KSG變壓器-產品型號及含義】英施丹電器 |
K S G - 20KVA 380 / 127V
| | | | | | 額定輸出電壓 （常見出線電壓為：660V/380V/220V/127V/36V/24V）
| | | | | 額定輸入電壓 （常見進線電壓為：1140V、660V、380V、220V）
| | | | 額定容量 （常見容量為：2.5KVA/4.0KV/5.0KVA/6.0KVA/8.0KVA | | | 干式 10KVA/15KVA/20KVA/25KVA/30KVA/50KVA-100KVA等） | | 三相 （根據客戶需要可以定做成單相） | 礦用防爆
（以上型號由英施丹電器設備制造有限公司編制)
注：本公司可提供容量為：2.5KVA、4.0KV、5.0KVA、6.0KVA、8.0KVA、10KVA、15KVA、20KVA、25KVA、30KVA、40KVA、50KVA、60KVA、80KVA、100KVA等
進線電壓可為：1140V、660V、380V、400V、220V、230V
出線電壓可為：660V、400V、380V、220V、230V、127V、36V、24V
【KSG變壓器-產品主要特點】英施丹電器 |

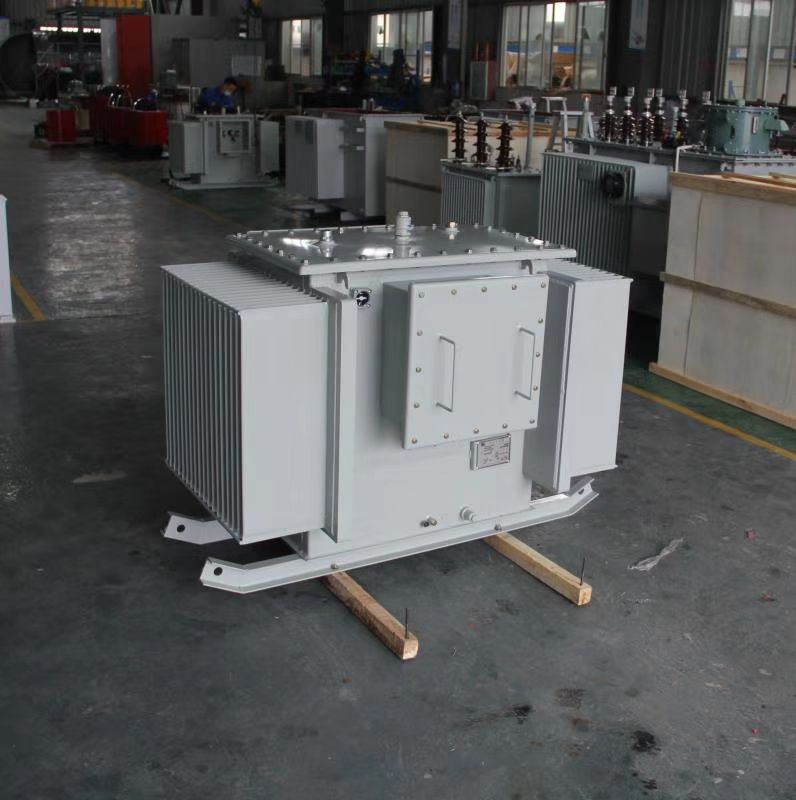

●KSG型礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求；
●KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為1140V或660V、380及220V，或400及230V（參看銘牌數據）。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。
●箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。
●在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。
●箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約地位。
●采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。1.適用于1區、2區危險場所；
2.適用于ⅡA、ⅡB、IIC類爆炸性氣體環境；
3.適用于爆炸性氣體混合溫度：T1~T6；
4.廣泛用于石油開采、練油、化工、軍工等危險環境及海洋石油平臺、油輪等危險場所工作及場景照明之用。
注：要求IIC類或戶外使用時請注明訂貨時請變壓器的容量，初級電壓，次級電壓，以及出線口的規格及數量。
技術參數
1.執行標準：GB 3836.1、GB3836.2、GB3836.3、IEC6007-0、IEC60079-1、IEC60079-7
2.防爆標志：Exde II BT6
3.額定電壓：AC 220/380V
4.額定電流：10A
5.使用類別：AC-14
6.防護等級：IP65
7.防腐等級：WF1
8.引入口規格：G3/4”
9.適用電纜外徑：φ9mm～φ14mm
產品特點
外殼采用ZL102鑄鋁合金外殼，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。
電纜或鋼管布線均可。
符合GB3836-2000，IEC60079標準要求。
適用范圍組別含義
1.爆炸性氣體環境危險區域的劃分
不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
0區：連續出現或長期出現爆炸性氣體混合物的環境。
1區：在正常運行時可能出現爆炸性氣體混合物的環境。
2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
2.防爆電器設備分為二類：
Ⅰ類煤礦井下用電氣設備
Ⅱ類除礦井以外的場合使用的電氣設備
1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其最高表面溫度分為T1-T6六組。
1.4爆炸性氣體混合物按引燃溫度分組，見表1。
1.5爆炸性氣體混合物，按其最大試驗安全間隙（MESG）或最小點燃電流比（MICR）分級，見表2。石油裝備防爆變壓器生產廠380V/220V.127v,36v礦用防爆變壓器生產廠
【KSG變壓器-產品主要技術參數】英施丹電器 |
容量 KVA | 額定電壓V | 額定電流A | 空載損耗 W | 負載損耗 W | 空載電流 A % | 阻抗電壓 V % | 初級 | 次極 | 初級 | 次極 |
2.5 | 660 | 133 | 2.19 | 10.85 |
45 |
81 |
14 |
4 | 380 | 127 | 3.80 | 11.38 | 4.0 | 660 | 133 | 3.50 | 17.35 | 55 | 125 | 12 | 4 | |
※其它容量技術參數請咨詢：400-800-4472.
●采購前，先估算好您所用的電器總?cè)萘�，并選用足夠容量的KSG變壓器，確保瞬間啟動時不燒壞KSG變壓器。
●本KSG變壓器嚴格按國家有關標準設計生產。當您使用多繞組（多控制電壓）的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
●安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
●通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。

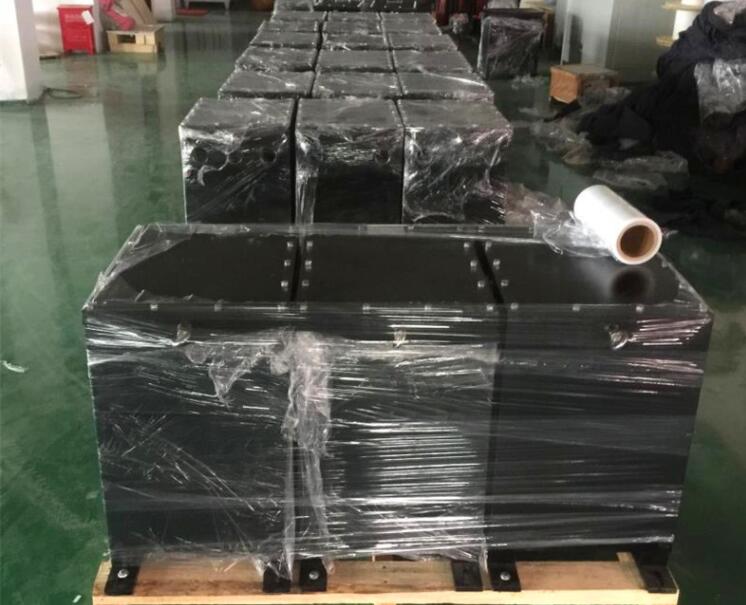

●在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。
 ●歡迎新老客戶訂購本公司產品；請貴閣下通過正規渠道采購。
●定貨時請詳細注明KSG礦用變壓器的容量、進線電壓、出線電壓、規格及數量等；
●如有特殊要求，請另行注明，非標產品請?zhí)峁┊a(chǎn)品圖紙；
●告知您的收貨地址、收貨人名字、手機或電話號碼,以便本公司工作人員盡快安排發貨.
|
