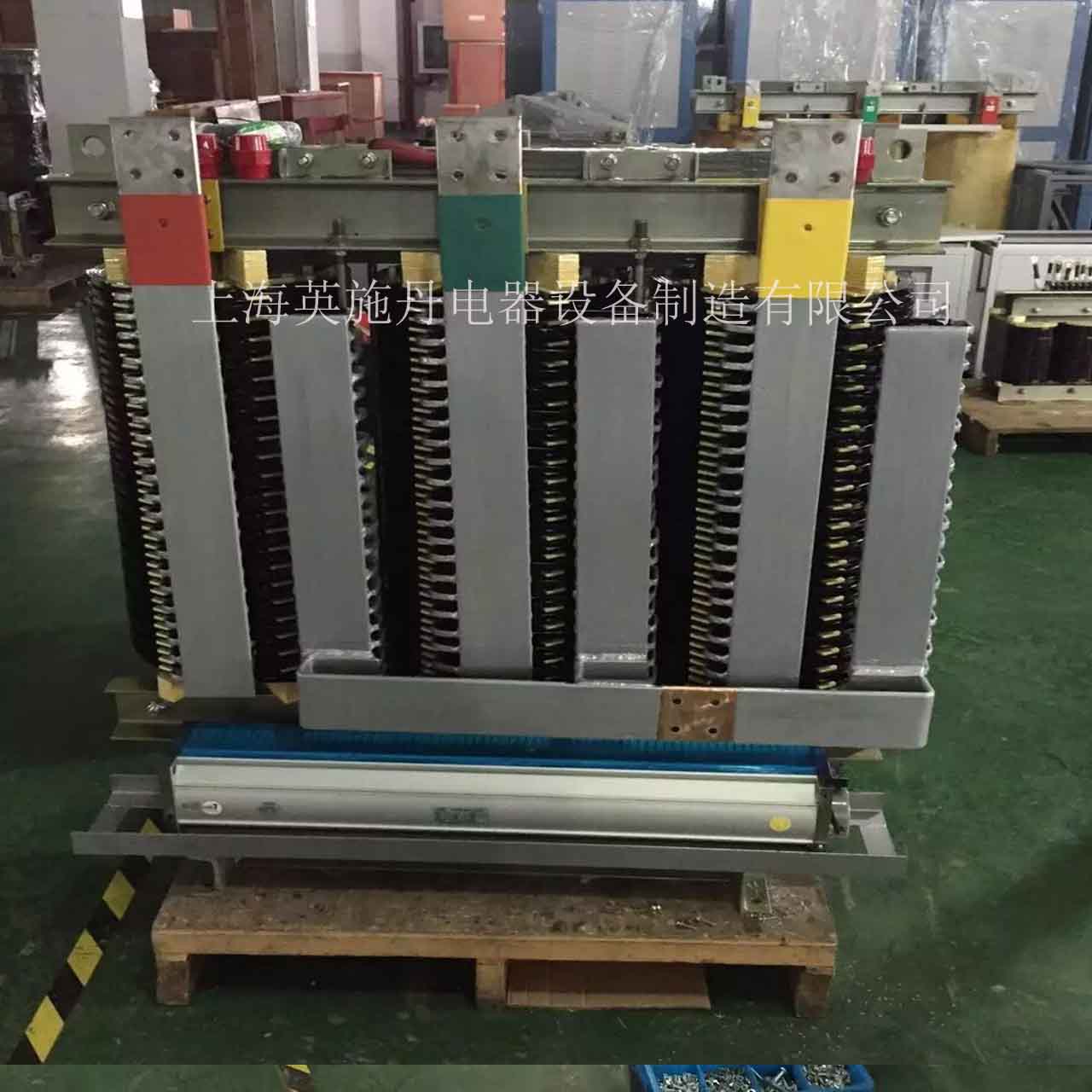

隔離變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于進出口設備，專業配套地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。
K系數是一個通用的諧波發熱效應特殊度量，尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例， K系數變壓器標準規格有K-4,K-13,K-20,K-30等等；K-13是辦公室負荷和普通機房負荷的一個常用額定值，K-20趨向于專用計算機負荷（精密空調和精密電機）和電力質量敏感設備PDU（電力分配單元）。
K系數隔離變壓器，主要用于交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
節能效益分析：
1.采用優質全新冷軋有取向硅鋼片疊裝；，H級漆包線，鍍鋅腳架，裸線圈，扇熱快，美觀大方，采用特殊浸漆工藝處理，烘箱干燥！有效降低了運行時的震動和噪聲；以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧?kù)o。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
特性?xún)?yōu)點：
※ 技術參數
相數
單相
三相
容量
0.1KVA-200KVA
0.5KVA-1600KVA
輸入電壓
根據客戶要求
380V 輸出電壓
380V
輸出電壓準確性
±1%
電壓變動率
≤1.5%
輸出波形失真度
無失真（與輸入波形比較）
絕緣等級
H級、HC級可供選擇（常規為H級）耐溫180°
工作效率
感應式（隔離式）≥98%
適用頻率
50/60Hz
聯接方式
Dyn11
過載能力
允許超過1.5倍額定負載工作1小時（可長期滿載）
噪聲
≤35dB（一公尺內）
溫升
≤60℃
絕緣電阻
≥150MΩ
抗電強度
3000VAC/1min
設計壽命
20年
工作環境
溫度：-20～+50℃濕度：≤95%RH不結露
工作場所
無腐蝕性氣體及導電粉塵
安規標準
產品符合VDE0550， IEC439、JB5555、GB226等國際**標準
冷卻方式
干式風冷
備貨情況
需要定做
適用場地：
廣泛應用于光伏逆變、UPS旁路，交通、郵電、軍事、鐵路、進出口設備，科研文化等領域的大型機電設備金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要變壓的場所。 1 引言 隔離變壓器.感應調壓器的計算方法很多人認為已趨成熟沒有什么可討論的，對于一個單位的工程技術人員來講溫升計算問題可能并不存在，溫升本身來源于試驗數據，企業本身有大量試驗數據，溫升問題垂手可得。下面就溫升的計算公式進行探討，本文僅提出一個輪廓，供大家參考。 2 熱阻法 熱阻法基于溫升與損耗成正比，不同磁心型號熱阻不同，熱阻法計算溫升比較準確，因其本身由試驗得來，磁心又是固定不變的，熱阻數據由大型磁心生產廠商提供。有了廠家提供的熱阻數據，簡單、實用何樂而不為。高頻變壓器可采用這一方法。而鐵心片供應商不能提供熱阻這一類數據，因此低頻變壓器設計者很難采用。熱阻法的具體計算公式如下:
式中， 溫升ΔT(℃) 變壓器熱阻Rth(℃/w) 變壓器銅損PW(w) 變壓器鐵損PC(w) 3 熱容量法 源于早期的灌封變壓器，由于開放式變壓器的出現這種計算方法已被人遺忘，可以說是在考古中發現。這種計算方法的特點是把變壓器看成是一個密封的元件，既無熱的傳導，也無熱的輻射，更無熱的對流，熱量全部靠變壓器的鐵心、導線、絕緣材料消耗掉。這樣引出一個熱容量(比熱)的概念，就可以利用古人留給我們的比熱的試驗數據，準確的計算出變壓器的溫升來。不是所有的變壓器都可以利用這一計算公式，唯獨只有帶塑料外殼的適配器可采用這一方法，這種計算方法準確度猶如甕中捉鱉十拿九穩�！ ∪暨m配器開有百葉窗，那就有一部份熱量通過對流散發出去，如不存在強迫對流，百葉窗對溫升的影響只在百分之三左右。上一代的變壓器設計工作者對這一計算方法很熟悉，現在的變壓器設計工作者根據此線索，進行考古也會有收獲。熱容量法的計算模式如下：
式中，溫升ΔT(℃) 變壓器質量Gt(g) 變壓器銅損PW(w) 變壓器鐵損PC(w) T—加熱時間常數(s) At—變壓器散熱面積(cm2) Ct——變壓器比熱(w·s/℃·g)
CC——鐵心比熱(w·s/℃·g) GC——鐵心質量 cw——導線比熱(w·s/℃·g) Gw——導線質量 cis——絕緣材料比熱(w·s/℃·g) Gis——絕緣材料質量 Gt——變壓器質量4 散熱面積法 散熱面積法基于熱量全部由變壓器表面積散發出去，這種算法有三種類型： 4.1 統算法 不管變壓器的鐵損銅損統統加起來，讓他從變壓器表面積散發出去，環型變壓器常采用這一形式。有兩種公式： 1) 種形式:
α——變壓器散熱系數(w/cm2·℃) At——變壓器散熱表面積cm2 2)第二種形式:
4.2 熱交換法 熱交換法的理論認為若鐵心的溫度與線圈的溫度不同，為達到溫度平衡鐵心與線圈之間必需進行熱交換，熱交換有三種形式，一是鐵心溫度高線圈溫度低，鐵心向線圈傳熱，二是鐵心溫度低線圈溫度高，線圈向鐵心傳熱，三是鐵心溫度與線圈溫度相等，互不傳熱，這樣計算方法與統算法相似，只不過他要先計算出鐵心與線圈的溫度后才能下結論，統算法是不管三七二十一，鐵心與線圈溫度是多少只有一種算法， 1)計算線圈與鐵心初始溫升比
