我國感應調壓器，是由我國感應調壓器泰斗教授級高工何明光，于1956年設計的潛心研究，不斷開拓、創新、發展，先后研發成功TDGA、TSGA型干式風冷 TDA、TSA型油浸自冷感應調壓器系列產品，為我國調壓器事業打下了堅實基礎。 感應調壓器全方位、最優化系列設計，全新的、不同冷卻方式、不同用途感應調壓器系列產品先后試制成功，這些調壓器已被廣大用戶采用。由于產品性能優異、結構合理、造型美觀、使用可靠，新系列感應調壓器深受廣大用戶歡迎。 全新系列感應調壓器如下。 a.TDA、TSA型油浸自冷感應調壓器； b.TDFA、TSFA型干式風冷感應調壓器； c.TYSA型油浸自冷 單檔或三檔電壓輸出 電機、變壓器試驗用感應調壓器； d.TYSFA型干式風冷 電機、變壓器試驗用感應調壓器； e.TGSA型油浸自冷 化肥行業用感應調壓器。

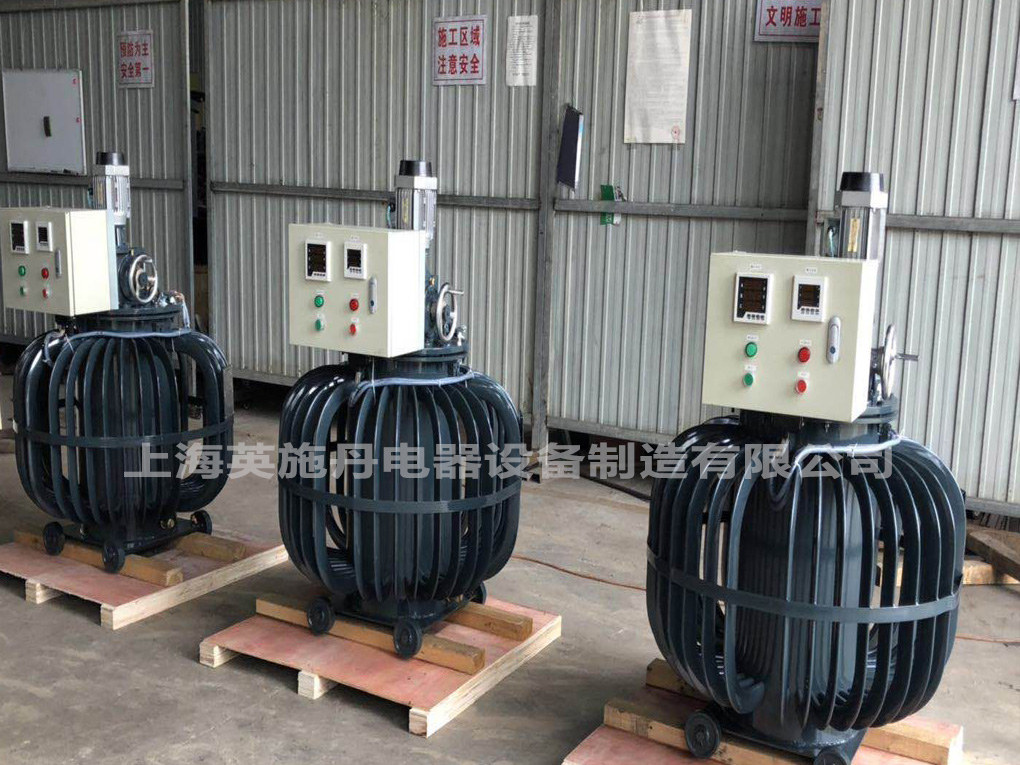

圖1 感應調壓器外形圖 2 產品用途 TDA、TSA型油浸自冷 TDFA、TSFA型干式風冷感應調壓器，品性能全國 的系列化產品。該系列產品能在帶負載情況下，無級、平滑、連續地調節輸出電壓，主要用于機電、冶金、化工、通訊、軍工等負載電壓需要調節的場合。 為滿足電機、變壓器的空載、負載、堵轉、短路及特性試驗的需要，本企業還研制成功高壓全功率、單檔、雙檔、三檔電壓輸出的TYSA型電機及變壓器試驗用感應調壓器新系列。 帶有輸出開關柜功能的TDFA、TSFA型干式風冷感應調壓器，適用于禁油使用場所，既節約使用場地，又為使用帶來方便。 本企業研制成功的TGSA型化肥行業用感應調壓器，是化肥行業合成塔、醇化塔、烴化塔最理想的控溫調壓電源。 >產品介紹（國內最具專業的大型感應調壓器廠家-英施丹電器中國著名品牌） 輸入電壓：380V
輸出電壓：0-650V（無級調壓）
效 率：>96%
瞬時過載：＜180%
頻 率：50Hz/60Hz
絕緣電阻：＞20MΩ
適用溫度：-10℃～＋45℃
主要應用場合
壓器/感應調壓器/2013122448015313.gif) 該設備主要為國外進口機電設備而研發，當然更可以用于國內機電設備中，如：電機試驗、整流設備配套、發電機勵磁、公用設施等。  >產品特征
感應式無觸點調壓器也稱油浸式電動調壓器，調壓范圍大、調整特性好、無觸點調壓、壽命長、使用和維護方便，能長期可靠運行， 能在帶負載情況下平滑、無級地調節輸出電壓。
>規格參數
以下為我司生產的TSJA/TDJA系列三相/單相感應式調壓器常見部分產品，公司主要專業從事生產（10KVA-3150KVA）之間感應調壓器，另有特殊規格歡迎垂詢英施丹客服訂做
TDJA、TSJA 油浸式調壓器 | 型號 | 額定容量（KVA） | 相數 | 頻率（Hz） | 額定輸入電壓（V） | 額定輸出電壓（V） | 負載電流（A） | 空載電流(A) | 總損耗(W) | 外形尺寸 | 重量（Kg） | 冷卻方式 | 備注 | TSJA-10 | 10 | 三
相 | 50 | 380 | 0-650 | 8.9 | 3 | 650 | φ90×128 | 280 | 油
浸
自
冷 | 需
不 同
輸
出
電
壓
可
另
外
設
計 | | 0-500 | 11.5 | 3.5 | 800 | 280 | | 0-380 | 15.2 | 4 | 1000 | 330 | | 0-250 | 23 | 5 | 1300 | 330 | TSJA-20 | 20 | 0-650 | 17.8 | 4.6 | 1180 | 330 | | 0-500 | 23 | 5.5 | 1300 | 330 | | 0-380 | 30.4 | 7.5 | 1500 | 390 | | 0-250 | 46 | 10 | 1700 | 390 | TSJA-30 | 30 | 0-650 | 26.6 | 6.8 | 1650 | φ98×145 | 390 | | 0-500 | 34.6 | 8.5 | 1800 | 390 | | 0-380 | 45.6 | 10 | 2000 | 430 | | 0-250 | 69 | 12 | 2200 | 430 | TSJA-50 | 50 | 0-650 | 45 | 10.3 | 2360 | 600 | | 0-500 | 58 | 11 | 2500 | 600 | | 0-420 | 69 | 12 | 2600 | 600 | | 0-380 | 76 | 12.5 | 2800 | 600 | | 0-300 | 96 | 12.8 | 3000 | φ112×145 | 660 | | 0-250 | 115 | 13 | 3150 | 660 | TSJA-63 | 63 | 0-650 | 56 | 12.5 | 2800 | φ112×145 | 600 | | 0-500 | 73 | 13.5 | 3050 | 660 | | 0-420 | 87 | 15 | 3300 | 660 | | 0-380 | 96 | 16 | 3500 | 660 | | 0-300 | 121 | 17 | 3800 | 660 | | 0-250 | 145 | 19 | 4000 | 660 | TSJA-75 | 75 | 0-650 | 67 | 15.5 | 3300 | 660 | | 0-500 | 87 | 16.5 | 3550 | 660 | | 0-420 | 103 | 17 | 3800 | 680 | | 0-380 | 114 | 18 | 4000 | 680 | | 0-300 | 144 | 19 | 4250 | 700 | | 0-250 | 173 | 20 | 4500 | 700 | TSJA-100 | 100 | 0-650 | 88.8 | 19 | 4000 | 680 | | 0-500 | 115.5 | 20 | 4250 | 680 | | 0-420 | 137.5 | 21 | 4500 | 700 | | 0-300 | 192.5 | 23 | 5050 | 720 | | 0-250 | 230 | 24 | 5300 | 720 | TSJA-125 | 125 | 0-650 | 111 | 23 | 4750 | 700 | | 0-500 | 144 | 25 | 5050 | 700 | | 0-420 | 172 | 27 | 5300 | φ128×157 | 720 | | 0-380 | 190 | 28 | 5600 | 720 | | 0-300 | 240 | 29 | 6000 | 1200 | | 0-250 | 288.7 | 30 | 6350 | 1200 | TSJA-150 | 150 | 0-650 | 133 | 22 | 4750 | 700 | | 0-500 | 173 | 27 | 5450 | 720 | | 0-420 | 206 | 31 | 6100 | 1200 | | 0-380 | 228 | 33.5 | 6650 | 1370 | | 0-300 | 289 | 34.5 | 7300 | 1370 | | 0-250 | 346 | 36 | 7800 | 1450 | TSJA-160 | 160 | 0-650 | 142 | 28 | 5600 | 1200 | | 0-500 | 185 | 30 | 6000 | 1200 | | 0-420 | 220 | 33 | 6350 | 1370 | | 0-380 | 243 | 34 | 6700 | 1370 | | 0-300 | 308 | 35 | 7300 | 1450 | | 0-250 | 369.5 | 36 | 7900 | 1450 | TSJA-200 | 200 | 0-650 | 178 | 34.5 | 6700 | 1370 | | 0-500 | 231 | 36.5 | 7300 | 1370 | | 0-420 | 275 | 40.5 | 7900 | 1450 | | 0-380 | 304 | 42.5 | 8500 | 1450 | | 0-300 | 385 | 43 | 8900 | 1550 | | 0-250 | 462 | 44 | 9400 | 1550 | TSJA-250 | 250 | 0-650 | 222 | 42.5 | 8500 | 1450 | | 0-500 | 288.7 | 44.5 | 8900 | 1450 | | 0-420 | 343.7 | 48 | 9350 | 1550 | | 0-380 | 380 | 51 | 9800 | 1550 | | 0-300 | 481 | 53 | 10200 | φ128×176 φ138×195 | 1990 | | 0-250 | 577 | 55 | 10600 | 1990 | TSJA-300 | 300 | 0-650 | 266.5 | 51 | 9800 | 1990 | | 0-500 | 346.5 | 53 | 10300 | 1990 | | 0-420 | 412.5 | 55 | 10700 | 1990 | | 0-380 | 456 | 57 | 11000 | 1990 | | 0-300 | 577 | 59 | 11300 | 1990 | | 0-250 | 693 | 61 | 11700 | 1990 | TSJA-350 | 350 | 0-650 | 311 | 57 | 11000 | φ128×176 φ138×195 | 1990 | | 0-500 | 404 | 59.5 | 11300 | 1990 | | 0-420 | 481 | 62 | 11600 | 1990 | | 0-380 | 532 | 63 | 12000 | 1990 | | 0-300 | 674 | 66 | 12800 | 1990 | | 0-250 | 808 | 70 | 13000 | 1990 | TSJA-400 | 400 | 0-650 | 355 | 63 | 11800 | φ128×176 φ138×195 | 2200 | | 0-500 | 462 | 66 | 12300 | 2200 | | 0-420 | 550 | 69 | 12750 | 2200 | | 0-380 | 608 | 80 | 13150 | 2040 | | 0-300 | 770 | 83 | 13550 | 2040 | | 0-250 | 924 | 85 | 13900 | 2040 |
>產品特征
1、無觸點調節，使用壽命長；
2、適用于各種性質的負載；
3、過載能力強、損耗低；
4、運行安全可靠；
>適用場合
本產品廣泛應用于工業 (如化工、冶金、儀器儀表、機電制造、輕工等)、電機電器試驗、電爐控溫、整流設備配套、發電機勵磁、科學實驗、公用設施等領域，以實現調壓、控溫、調速、調光、功率控制等目的，是一種理想的交流調壓電源。 >公司產品服務保障： | 每臺產品出廠前都嚴格按照國標實行全檢，保證出廠合格率100 % 本公司承諾：全部產品保質一年！在正常使用一年內發生故障的可免費更換!（客戶特殊要求除外） 上海英施丹電器設備制造有限公司是集科研，生產，銷售，以及產品保養為一體的綜合性電源公司。公司擁有雄厚的技術開發力量和一流的檢測試驗設備，公司不斷加強對原材料質量和工藝過程的控制，保證產品質量的穩定性。公司自創辦以來，所從事生產的：變壓器，穩壓器，調壓器，開關電源，以及配電箱等，十多個系列，一百多種產品，產品遠銷北美，西歐，中東，北非等五十多個國家和地區，得到了廣大用戶的一致好評。 售后保障： 1、本公司生產、銷售各種型號的英施丹變壓器，英施丹穩壓器，英施丹調壓器，可以按照客戶的要求、尺寸、規格來量身訂做產品. 2. 本公司生產的干式變壓器、穩壓器、調壓器、電抗器、成套接地裝置設備質量保證期為一年。 3. 在質量保證期內若發生任何產品質量問題，我公司負責免費維修或更換。 4. 本公司開通全國免費24小時服務熱線電話400-0089-078接到投訴8小時內回復處理意見，并根據用戶要求分為24小時內處理、 48小時內處理、以及與用戶相約的時間內進行處理。 5 因產品意外事故造成停電，我公司承諾交通發達地區24小時內 |
3 型號規格 3.1 型號
3.2 產品規格 一般型感應調壓器規格見本網站“產品中心”TDA、TSA型油浸自冷 TDFA、TSFA型干式風冷感應調壓器。 特殊用途感應調壓器規格見本網站“產品中心”TYSA型油浸自冷 TYSFA型干式風冷 電機、變壓器試驗用感應調壓器和TGSA型油浸自冷化肥行業用感應調壓器。 4 產品性能 a.空載電流小，總損耗低； b.阻抗電壓＜10%； c.電源頻率可50、60Hz兩用； d.輸出電壓能無級、平滑、連續地調節； e.空載最小輸出電壓不大于額定輸出電壓的5%，在額定負載情況下，最大輸出電壓的負公差不大于2%； f.在輸入電壓對稱且為額定值條件下，三相空載最大輸出電壓的不對稱度不大于1%； g.當輸入電壓為額定值且波形畸變率不大于2%時，空載輸出電壓（三相為線電壓）在25%以上輸出電壓范圍內，波形畸變率不大于5%； h.聲級水平＜85dB(A) i.過載能力
5 工作原理 感應調壓器電磁結構類似于一般立式繞線轉子異步電機，它處于堵轉狀態下工作，其工作原理相似于感應電機與變壓器。當定、轉子相對位置改變后，對單相調壓器即改變了二次繞組感應電勢的幅值和方向，對三相調壓器即改變了二次繞組感應電勢的相位，再通過自耦聯結，一、二次相關繞組的電勢矢量和及輸出電壓，便在一定范圍內進行無級、平滑、連續地調節。 感應調壓器的輸出電壓特性曲線為圖2所示。
圖中：U20=f(β)、U2=f(β)——分別為空載、額定負載時輸出電壓特性曲線； U20max、U2max——分別為空載、額定負載時最大輸出電壓，V； U20min、U2min——分別為空載、額定負載時最小輸出電壓，V； β——定、轉子相對電角度角位移，度。 6 產品結構 感應調壓器主要由器身、傳動機構、油箱（對油浸產品）、柜體（對干式產品）、出線裝置等幾部分組成。 a.器身 器身由定子、轉子、上蓋和底座等組成，為減少漏磁和防止結構變形，上蓋、底座和構成定子的機身，采用鑄鐵件。三相定子及轉子常用雙層短距迭繞組，單相常用同心繞組。 b.傳動機構 傳動機構由二級蝸輪蝸桿減速器、限位裝置和伺服電動機組成。第二級扇形蝸輪通過導板使調壓器轉子在180°范圍內轉動。 手、電動的切換是通過爪形離合器來實現的。當手輪向外拉出時，爪形離合器脫離嚙合，即可轉到手輪調壓；當手輪向內推進時，爪形離合器恢復嚙合，即可實現電動控制調壓。 調壓器設有電氣限位與機械限位，當調壓器轉到輸出電壓最小值或最大值位置時，電氣限位即限位開關動作，切斷伺服電動機電源，使調壓器停止調壓，如電氣限位失靈，扇形蝸輪就與大蝸桿脫離嚙合，機械限位就會阻止調壓器轉子轉動，而當扇形蝸桿反向轉動時，機械限位的彈性橡塊可使扇形蝸輪與大蝸桿恢復嚙合，使調壓器進入正常調壓狀態。 伺服電動機通常采用三相異步電動機，如對調壓精度要求較高，可采用帶制動三相異步電動機，如系自動調壓，還可選用三相變頻電動機（應配變頻器）。 在扇形蝸輪與導板間裝有黃銅保險銷，當負載嚴重過載或突發短路，保險銷切斷，扇形蝸輪與導板失聯，以保證減速器不致?lián)p壞。 c.油箱 小容量油浸自冷感應調壓器采用波紋式油箱，中容量產品采用管式油箱，大容量產品采用散熱器式油箱，油箱壁上裝有油表和放油閥門，而注油器則裝在調壓器上蓋或面板上。 d.柜體 將調壓器器身置于裝有風機的柜體內，即組成干式風冷感應調壓器。 柜體面板上裝有數顯式輸出電壓表、輸出電流表，通過轉換開關可分別顯示三相輸出電壓、輸出電流。柜體前門還裝有出風口溫度顯示儀、超溫聲光報警裝置等。用戶可通過前門上的升、降壓按鈕，使調壓器實現升壓、降壓調節。用戶還可以通過前門上的本控、遠控開關的轉換，達到本控或遠控負載的分、合閘，遠控裝置由用戶自行配置。 風機采用ST35型雙向低噪聲軸流風機，該風機具有效率高、噪聲低等優點。 e.出線裝置 調壓器常用標準型套管出線，低壓大電流采用導電排出線。 油浸自冷調壓器輸入、輸出端置放在調壓器的上蓋或面板上，干式風冷調壓器的輸入、輸出端置放在柜體的前下方，對于高、低壓干式風冷調壓器，輸入、輸出端擬分別置放在柜體的后下方和前下方。 7控制線路 調壓器均有手動調壓和電動調壓功能。手動調壓僅限于裝配和調試時使用。電動又可分成點動調壓和自動調壓兩種控制方式。 中、小容量油浸自冷調壓器，一般配有簡易的、不帶輸出開關的調壓控制器；大容量油浸自冷調壓器，按用戶要求可配置DVRS型數字式調壓控制柜；詳見本網站“專家論壇”中DVRS型數字式調壓控制柜。 干式風冷調壓器的控制部分與調壓器主體合裝在同一柜體內，產品結構緊湊，使用方便。 常用的調壓器控制線路見圖3
圖3 感應調壓器控制線路（圖示為三相） 按動按鈕1AN，主電路交流接觸器1C合閘，合閘指示燈亮，感應調壓器對負載供電。 按動按鈕2AN，主電路交流接觸器1C分閘，分閘指示燈亮，感應調壓器負載斷電。 點動按鈕3AN，控制電路交流接觸器2C吸合，升壓指示燈亮，感應調壓器輸出電壓升至所需值，3AN按鈕停止點動。若點動按鈕3AN使輸出電壓升至最大值，上限位開關動作，伺服電動機停止運行，上限位指示燈亮。 點動按鈕4AN，控制電路交流接觸器2C吸合，降壓指示燈亮，感應調壓器輸出電壓降至所需值，4AN按鈕停止點動。若點動按鈕4AN使輸出電壓降至最小值，下限位開關動作，伺服電動機停止運行，下限位指示燈亮。 一旦感應調壓器主電路交流接觸器1C分閘，控制電路會使調壓器輸出電壓自動調節到最小值位置（自動回零），若無此要求，可將回零選擇開關K撥至“非回零”位置。 三相感應調壓器，分別旋轉1ZH、2ZH轉換開關（單相無此開關），可通過交流數字式電壓表、電流表，分別顯示出感應調壓器各相即時輸出電壓、輸出電流。 8安裝、使用及維護 8.1 安裝 a. 安裝前，檢查調壓器額定容量、額定輸入電壓、輸出電壓范圍應與電源電壓及負載實際調壓要求相一致。 b. 新安裝或長期未使用的調壓器，需用1000V（用于1kVA以下產品）或2500V（用于1kVA以上產品）兆歐表測量繞組對地或無電氣聯結繞組之間的絕緣電阻。，換算到調壓器出廠溫度時的絕緣電阻值，如小于工廠測定值的70%，應進行熱烘處理，處理方法一般采用帶電烘燥法或送入烘房烘燥。絕緣電阻對溫度的換算系數見下表。 絕緣電阻換算系數 溫差（t2-t1）℃ | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 換算系數 | 1.2 | 1.5 | 1.8 | 2.3 | 2.8 | 3.4 | 4.7 |
注：表中t1為測定時環境溫度，t2為出廠時環境溫度。當溫差為負值時取表中數據之倒數。 c. 調壓器四周應留有距離大于1m的空間，以利通風散熱和維修。 d. 調壓器必須良好接地，以確保人身和設備安全。 e. 調壓器輸入端接至電源、輸出端接至負載的電纜線，其電流密度應在2～2.5A/mm2之間，電纜線與調壓器套管或?qū)щ娕胚B接應安全可靠，接觸良好。 8.2 使用 8.2.1 手動調壓試驗 在調壓器主電路不通電狀態下，將調壓器手輪向外拉出，通過手輪調節，使調壓器在輸出電壓上、下限兩個位置的范圍內往返調節，應輕重均勻、轉動靈活。 8.2.2 電動控制試驗 在調壓器主電路不通電狀態下，將調壓器手輪向內推進，即可進行電動控制試驗。 a.升降壓方向檢查 點動升、降壓按鈕，檢查伺服電動機轉向應與調壓器升降壓方向一致，否則應對調三相伺服電動機的任意兩項輸入線。 b.限位開關動作檢查 點動升降壓按鈕，人為斷開上、下限位開關常閉觸點，檢查伺服電動機應立即停止轉動。否則應將接觸器吸引線圈接至上、下限位開關的兩根連接線對調。 c.減速器工作狀態檢查 減速器在正、反向往返調節過程中，應運行平穩，無異常振動及響聲。 電動控制試驗結束，應使調壓器輸出電壓位于上、下限位的中間位置。 8.2.3 空載調壓 a. 調壓器輸入端接以額定輸入電壓，輸出端空載，檢查調壓器空載輸出電壓范圍應與銘牌輸出電壓范圍相一致（空載最大輸出電壓應大于銘牌輸出電壓的最大值） b. 空載試驗結束，調壓器空載輸出電壓應為最小值。 8.2.4 負載調壓 a. 調壓器輸入端接以額定輸入電壓，輸出端接以額定負載。 b. 調壓器帶負載調壓時，它的輸出電壓必須從最小值逐步升高至所需值。 c. 調壓器每次使用結束，調壓器輸出電壓應自動返回到最小值位置。 d. 調壓器輸出電流不要超過額定值。在特殊情況下，允許調壓器按規定短時過載使用。 8.3 維護 a. 在停電狀態下，定期對調壓器除塵、清潔處理。 b. 對油浸自冷調壓器，應對冷卻油定期過濾、干燥處理，補充注入的冷卻油應與原用冷卻油牌號相同。 c. 對干式風冷調壓器，應檢查風機工作是否正常、穩定，如發現異常，需對風機進行維護或更換新的風機。 d. 應經常檢查傳動機構工作情況，如發現松動或嚙合不良，可松動減速器、軸承座緊固螺栓，重新調整蝸輪、蝸桿嚙合度，減小大蝸桿軸向竄動間隙，然后再擰緊減速器、軸承座緊固螺栓。 e. 因負載嚴重過載或突發短路而導致減速器的保險銷切斷，應查明原因，消除故障，然后換上新的、材質為H62黃銅保險銷。 f. 在蝸輪、蝸桿嚙合部位和軸承處，應定期添加潤滑脂，在油杯，油孔處定期加注潤滑油。 g. 如發現調壓器輸入、輸出端接線松動，應及時緊固，否則因接觸電阻引起過熱而導致產品不能正常工作。 h. 調壓器檢修時，應將調壓器器身吊出油箱或柜體，拆掉傳動裝置、面板及上蓋，吊出轉子，最后拆下定子。在拆卸定、轉子時，定、轉子繞組的引接線應作好標記，以保證檢修后按原樣裝配、接線。 |
