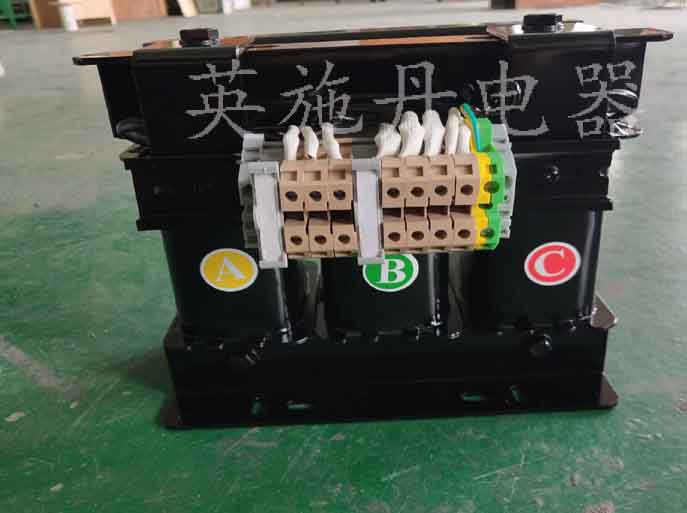

〉產品概述 SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過500V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。 〉產品特點 該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點 〉使用范圍 該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。 〉技術參數 輸入電壓 | 額定電壓±10% | 環境溫度 | -25℃-+45℃ | 輸出電壓 | 額定電壓+5%(空載) | 海拔高度 | <2500m | 效率 | ≥95% | 相對濕度 | <90% | 波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | 功能 | 具有輸入電壓、輸出電壓、電流指示 | 保護 | 具有過流保護可長期無人值守工作 | 絕緣電阻 | ≥50M | 電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | 過載能力 | 二倍的額定電流,維持1分鐘 |
〉規格型號及安裝尺寸 規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | SG-5 KVA | 660V
400V
380V 220v
200V
可根據客戶要求訂制 | 6000V 3000v 2000v 1140v 1000v 750v 690v 660v 480v 460v 440v 420v 400v 380v 240v
220V 208v 200v 127v
110V 75v 49v
36V 24v 12v 6.3v
可根據客戶要求訂制 | 30×15×25/35 | 45×25×30/56 | SG-6KVA | 30×16×25/40 | 45×25×30/64 | SG-7KVA | 35×15×30/45 | 50×25×35/80 | SG-8KVA | 35×16×30/55 | 50×25×35/80 | SG-10KVA | 42×21×42/90 | 60×32×65/130 | SG-15KVA | 52×24×52/135 | 70×35×77/185 | SG-20KVA | 52×24×52/180 | 70×35×77/220 | SG-30KVA | 55×28×65/220 | 80×40×87/260 | SG-40KVA | 61×30×65/265 | 90×50×95/320 | SG-50KVA | 61×30×65/295 | 90×50×95/360 | SG-60KVA | 70×32×66/370 | 100×50×105/440 | SG-80KVA | 70×32×67/450 | 100×50×105/530 | SG-100KVA | 75×35×68/490 | 100×50×105/570 | SG-120KVA | 75×35×68 | 100×50×105/600 | SG-150KVA | 85×37×68 | 120×65×115/690 | SG-180KVA | 95×45×83 | 120×65×115/930 | SG-200KVA | 95×45×83 | 120×65×115/1010 | SG-250KVA | 95×45×83 | 120×65×115/1180 | SG-300KVA | 105×45×95 | 120×70×125/1450 | SG-320KVA | 105×45×95 | 130×50×135/1490 | SG-350KVA | 105×45×95 | 130×50×135/1600 | SG-400KVA | 115×55×105 | 140×60×145/1700 |
〉正常使用條件 1、海拔高度不超過2500M；
2、周圍介質溫度，最低不低于-15度，最高不高于+45度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃 〉備注 輸入輸出電壓可根據客戶需求定制 |
